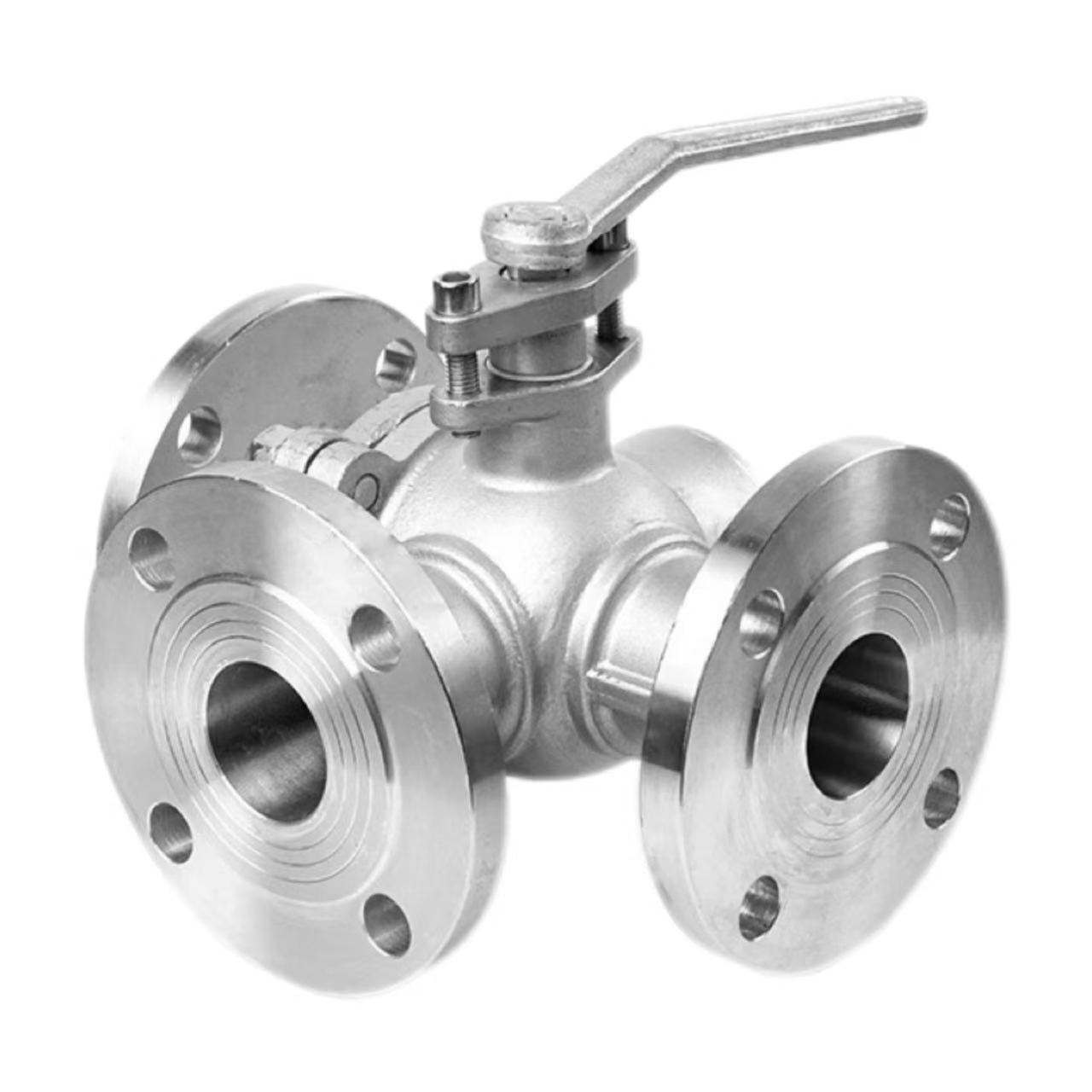

ປ່ຽງບານສາມທາງ

ຫຼັກການການເຮັດວຽກ

ຫຼັກການການເຮັດວຽກຂອງປ່ຽງບານສາມທາງທີ່ທົນທານຕໍ່ການກັດກ່ອນຂອງໂຮງງານ Shenchi ແມ່ນອີງໃສ່ຊ່ອງທາງຮູບ L ຫຼືຮູບ T ທີ່ຕັດເຂົ້າໄປໃນບານ. ບານໄດ້ຖືກຈັດໃສ່ຢູ່ໃນໃຈກາງຂອງຮ່າງກາຍປ່ຽງແລະຫມຸນດ້ວຍມືຈັບ. ໃນເວລາທີ່ບານ rotates, ຊ່ອງທາງການສອດຄ່ອງຫຼືຊົດເຊີຍຈາກພອດວາວທີ່ແຕກຕ່າງກັນ, ຮັບຮູ້ການສະຫຼັບ, ການລວມເຂົ້າ, ຫຼືແຍກຂອງທິດທາງການໄຫຼຂະຫນາດກາງ.

ບານຮູບຊົງ L:

 ໝຸນ 90° ຊ່ວຍໃຫ້ສື່ສາມາດປ່ຽນຈາກຊ່ອງເຂົ້າໄປຫາປລັກສຽບໃດກໍ່ໄດ້, ເໝາະສຳລັບການຫັນກັບສະຖານະການທີ່ມີຊ່ອງສຽບໜຶ່ງເຂົ້າ ແລະ 2 ຮູ ຫຼື ຊ່ອງສຽບສອງອັນ ແລະ ປລັກສຽບໜຶ່ງ, ເຊັ່ນການສະໜອງຂອງແຫຼວໃຫ້ກັບເຕົາປະຕິກອນສອງໜ່ວຍ.

ບານຮູບຊົງ T:

ການໝຸນ 180° ຊ່ວຍໃຫ້ທັງສາມພອດເຊື່ອມຕໍ່ພ້ອມໆກັນ ຫຼືສອງພອດເຊື່ອມຕໍ່ກັນໄດ້, ເໝາະສຳລັບການປະສົມສື່ສອງອັນແລ້ວນຳອອກ (ລວມເຂົ້າກັນ), ຫຼືແຍກສື່ໜຶ່ງອອກເປັນສອງຮູສຽບ (ແຍກ), ເຊັ່ນ: ໃນລະບົບການປະສົມນໍ້າຮ້ອນ ແລະນໍ້າເຢັນຂອງເຄື່ອງປັບອາກາດ.

ຕົວກໍານົດການຜະລິດຕະພັນ:

ຊື່ຜະລິດຕະພັນ: ບານປະຕູສາມທາງ	ຂໍ້ມູນຈໍາເພາະ: (1/8"-4") DN6-DN100
ຄວາມກົດດັນໃນນາມ: PN16	ວັດສະດຸຮ່າງກາຍ: WCB, SUS304 (CF8), SUS316L (CF3M)
ມາດຕະຖານ: ANSI, BS, DIN, ISO, JIS	ອຸນຫະພູມທີ່ໃຊ້ໄດ້: -20 ℃ ~ + 150 ℃ (ມາດຕະຖານ), ເຖິງ + 350 ℃ (ອຸນຫະພູມສູງ), ລົງເຖິງ -196 ℃ (ອຸນຫະພູມຕ່ໍາ)
ວັດສະດຸໂລຫະພາຍໃນ: WCB, SUS304 (CF8), SUS316L (CF3M)	ອຸນຫະພູມປານກາງ: ອຸນຫະພູມສູງ, ອຸນຫະພູມຕ່ໍາ, ອຸນຫະພູມປານກາງ, ອຸນຫະພູມປົກກະຕິ
ວິທີການປະຕິບັດງານ: ຄູ່ມື	ປະທັບຕາ: EPDM, PPL
ວິທີການເຊື່ອມຕໍ່: ການເຊື່ອມຕໍ່ Flange	ຄໍາຮ້ອງສະຫມັກ: ນ້ໍາ, ອາກາດ, ອາຍແກັສ, ນ້ໍາມັນ, ນໍ້າ, ແລະອື່ນໆ.
ຕົ້ນກໍາເນີດ: ຈີນ	ຕົວຢ່າງ: ຕົວຢ່າງທີ່ມີຢູ່

ຂໍ້ດີຂອງການເຊື່ອມຕໍ່ Flange:

Shenchi ປ່ຽງບານ flanged 3 ທາງນໍາໃຊ້ການເຊື່ອມຕໍ່ flange. ເມື່ອປຽບທຽບກັບການເຊື່ອມຕໍ່ threaded, ການເຊື່ອມຕໍ່ flange ສະຫນອງການຕໍ່ຕ້ານຄວາມກົດດັນທີ່ສູງຂຶ້ນ; ລະດັບ PN16 ສາມາດທົນທານຕໍ່ຄວາມກົດດັນໄດ້ 1.6MPa. Disassembly ແມ່ນສະດວກ, ອໍານວຍຄວາມສະດວກໃນການກວດສອບແລະບໍາລຸງຮັກສາທໍ່ປົກກະຕິ. ການປະທັບຕາທີ່ຫນ້າເຊື່ອຖືແມ່ນຮັບປະກັນ; gasket flange ແລະ bolts ເຮັດວຽກຮ່ວມກັນເພື່ອກໍາຈັດຄວາມສ່ຽງຂອງການຮົ່ວໄຫຼ. ເຫມາະສໍາລັບທໍ່ທີ່ມີເສັ້ນຜ່າກາງຂະຫນາດໃຫຍ່; ສໍາລັບເສັ້ນຜ່າສູນກາງຂ້າງເທິງ DN50, ບ່ອນທີ່ການເຊື່ອມຕໍ່ threaded ມີຄວາມຫຍຸ້ງຍາກ, flanges ແມ່ນທາງເລືອກມາດຕະຖານ. Shenchi, ຜູ້ຜະລິດປ່ຽງບານ 3 ທາງຂອງຈີນ, ສະຫນອງ flanges ທີ່ສອດຄ່ອງກັບມາດຕະຖານ ANSI, BS, DIN, ແລະ JIS, ຕອບສະຫນອງຄວາມຕ້ອງການຂອງລູກຄ້າທົ່ວໂລກ.

ຈຸດສໍາຄັນການຕິດຕັ້ງ 1: Flange Alignment

Flange Alignment ໃນເວລາທີ່ການຕິດຕັ້ງ Shenchi ບານ flange ສາມທາງ, ໃບຫນ້າ flange ຕ້ອງໄດ້ຮັບການສອດຄ່ອງ. ສອງ flanges ຄວນຈະຂະຫນານກັນແລະ concentric, ມີ deviation ບໍ່ເກີນຂອບເຂດອະນຸຍາດຂອງ flange gasket ໄດ້. Forcing bolt alignment ຈະເຮັດໃຫ້ valve body deformation, ຜົນກະທົບຕໍ່ການຫມຸນບານແລະການປະຕິບັດການຜະນຶກ. ຫຼັງຈາກການຈັດຕໍາແຫນ່ງ, gasket ຄວນຖືກຈັດໃສ່ຢູ່ໃຈກາງແລະບໍ່ຕ້ອງມີການຊົດເຊີຍ. ປ່ຽງບານສາມທາງທີ່ມີລາຄາຕ່ໍາບໍ່ເທົ່າກັບຄຸນນະພາບຕ່ໍາ; ຜະລິດຕະພັນ Shenchi ສະເຫນີຄວາມແມ່ນຍໍາສູງແລະການຕິດຕັ້ງງ່າຍຂຶ້ນ. ປ່ຽງບານແປນສາມທາງທີ່ທົນທານຕໍ່ການກັດກ່ອນມີການສໍາເລັດຮູບດ້ານ flange ທີ່ຕອບສະຫນອງມາດຕະຖານ, ຮັບປະກັນການຜະນຶກທີ່ເຊື່ອຖືໄດ້ຫຼາຍຂຶ້ນ.

ການຕິດຕັ້ງຈຸດທີ່ສອງ: ການຍຶດແຫນ້ນຂອງ Bolt

bolts flange ຕ້ອງໄດ້ຮັບການ tightened ຂວາງໃນຂັ້ນຕອນ. ໃຊ້ແຮງບິດຄ່ອຍໆໃນ 2-3 ຂັ້ນຕອນ, ຕາມລໍາດັບ 180°. ຢ່າເຄັ່ງຄັດຂ້າງຫນຶ່ງທັງຫມົດໃນເວລາດຽວ, ຖ້າບໍ່ດັ່ງນັ້ນຄວາມກົດດັນທີ່ບໍ່ສະເຫມີກັນກ່ຽວກັບ gasket ຈະສ້າງຊ່ອງທາງຮົ່ວ. Bolt torque ຕ້ອງຕອບສະຫນອງຄ່າມາດຕະຖານ; overtightening ຈະທໍາລາຍ flange ຫຼື bolts, ໃນຂະນະທີ່ undertightening ຈະສົ່ງຜົນໃຫ້ການຜະນຶກບໍ່ພຽງພໍ. Shenchi 3-way flange ball valve ໂຮງງານຜະລິດຕາຕະລາງ torque ແນະນໍາສໍາລັບການຕິດຕັ້ງເພື່ອອ້າງເຖິງ. ຈຸດຕິດຕັ້ງເຫຼົ່ານີ້ແມ່ນສໍາຄັນສໍາລັບການຮັບປະກັນການດໍາເນີນງານຂອງປ່ຽງທີ່ບໍ່ມີການຮົ່ວໄຫຼໃນໄລຍະຍາວ; ກະລຸນາປະຕິບັດຕາມຢ່າງເຂັ້ມງວດ.

ຈຸດຕິດຕັ້ງ 3: ສະຫນັບສະຫນູນທໍ່ແລະທໍາຄວາມສະອາດ

ກ່ອນທີ່ຈະຕິດຕັ້ງ, ພາຍໃນທໍ່ຕ້ອງໄດ້ຮັບການອະນາໄມເພື່ອເອົາ slag ການເຊື່ອມໂລຫະ, ແຜ່ນເຫຼັກ, ດິນຊາຍ, ແລະສິ່ງປົນເປື້ອນອື່ນໆ. ວັດຖຸຕ່າງປະເທດທີ່ເຂົ້າໄປໃນຮູປ່ຽງສາມາດຂູດບານຫຼືປະທັບຕາ, ນໍາໄປສູ່ການຮົ່ວໄຫຼ. ທໍ່ນັ້ນຕ້ອງໄດ້ຮັບການສະຫນັບສະຫນູນຢ່າງເປັນເອກະລາດ; ປ່ຽງຕ້ອງບໍ່ຮັບຜິດຊອບນ້ໍາຫນັກຂອງທໍ່. ຂະຫນາດໃຫຍ່, ເສັ້ນຜ່າກາງ tee flange ປ່ຽງບານແມ່ນຫນັກ; ການຍັບຍັ້ງຂອງທໍ່ສາມາດດຶງ flange ອອກຈາກສູນກາງ, ທໍາລາຍປະທັບຕາ. ປ່ຽງບານ tee flange ທົນທານຕໍ່ການກັດກ່ອນແມ່ນເຮັດຈາກວັດສະດຸ WCB, SUS304, ຫຼື SUS316L, ມີແກນວາວທອງແດງຫຼືສະແຕນເລດ. ຫຼັງຈາກສໍາເລັດຈຸດຕິດຕັ້ງ, ມືຈັບຄວນຈະ rotate freely ໂດຍບໍ່ມີການ jamming; ຫຼັງຈາກນັ້ນ, ປ່ຽງແມ່ນກຽມພ້ອມສໍາລັບການນໍາໃຊ້.
