Bulkhead Barbed Fitting

Shenchi ແນະນໍາອຸປະກອນເສີມ Barbed Bulkhead ທີ່ມີຄຸນນະພາບສູງ, ອອກແບບໂດຍສະເພາະສໍາລັບການສົ່ງທໍ່ທໍ່ຜ່ານກະດານອຸປະກອນໃນຂະນະທີ່ສະຫນອງການຜະນຶກທີ່ເຊື່ອຖືໄດ້. ເຮັດດ້ວຍທອງເຫລືອງ, SUS304, ແລະ SUS316L ສະແຕນເລດ, fittings ເຫຼົ່ານີ້ສະຫນອງການຕໍ່ຕ້ານ corrosion ທີ່ເຂັ້ມແຂງແລະເຫມາະສົມກັບລະດັບຄວາມກ້ວາງຂອງສະພາບການເຮັດວຽກ.

ໂຄງສ້າງຜະລິດຕະພັນ

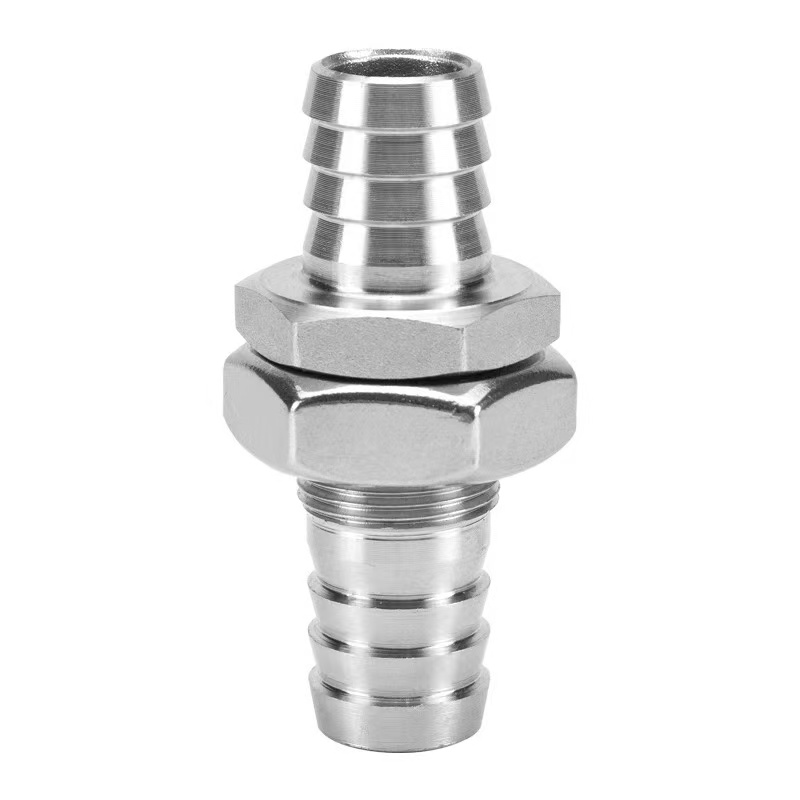

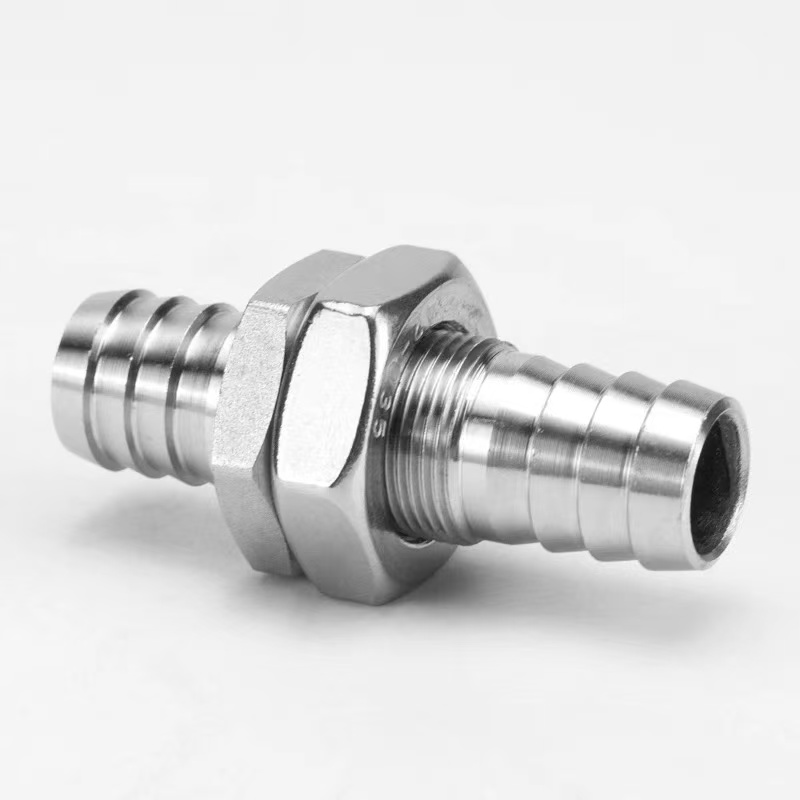

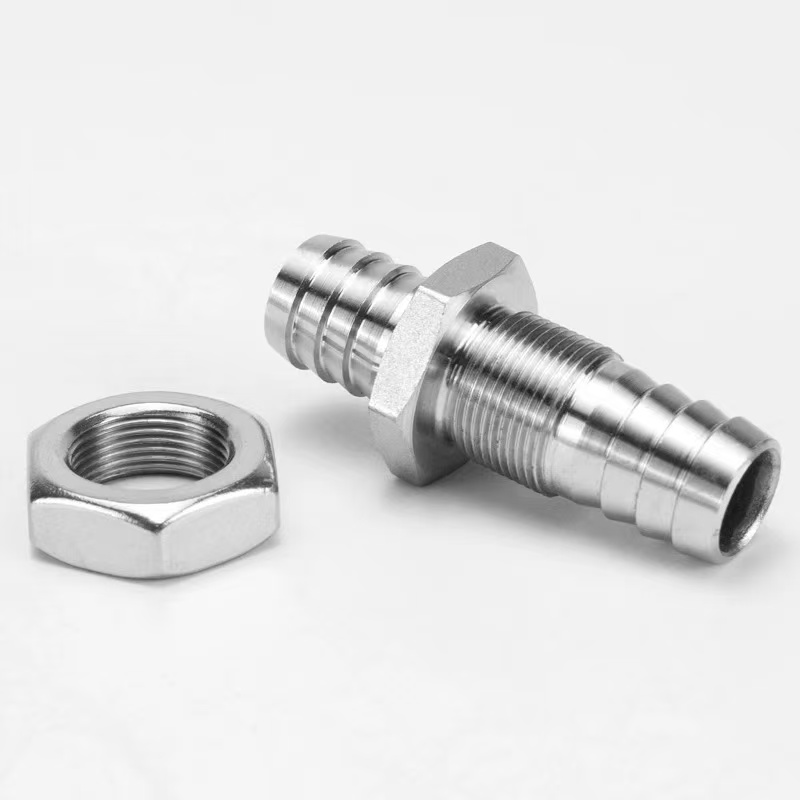

ໂຄງປະກອບການຂອງ Bulkhead Barbed Fitting ປະກອບມີກະທູ້ bulkhead, ຫມາກແຫ້ງເປືອກແຂງລັອກ, ແລະການເຊື່ອມຕໍ່ທໍ່ barbed. ໃນລະຫວ່າງການຕິດຕັ້ງ, ພຽງແຕ່ຕ້ອງມີຮູກະດານ; tightening ຫມາກແຫ້ງເປືອກແຂງສໍາເລັດຂະບວນການການແກ້ໄຂແລະການຜະນຶກ.

ປາຍມີໜາມມີການອອກແບບຮ່ອງຕ້ານການເລື່ອນ, ຮັບປະກັນການເຊື່ອມຕໍ່ທີ່ປອດໄພເມື່ອໃຊ້ກັບຕົວຍຶດທໍ່. fittings ເຫຼົ່ານີ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຕູ້ຄວບຄຸມ, ອຸປະກອນການປິ່ນປົວນ້ໍາ, ເຄື່ອງມືທາງການແພດ, ແລະຂົງເຂດອື່ນໆທີ່ກ່ຽວຂ້ອງ.

ຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນ

ຂໍ້ໄດ້ປຽບຂອງໂຄງສ້າງ

Bulkhead Barbed Fitting ເປັນທໍ່ທໍ່ທີ່ອອກແບບໂດຍສະເພາະສໍາລັບການສົ່ງທໍ່ທໍ່ຜ່ານກະດານອຸປະກອນ, enclosures, ຫຼື bulkheads ໃນຂະນະທີ່ສະຫນອງການປະທັບຕາຄົງທີ່. ໂຄງປະກອບການຕົ້ນຕໍຂອງມັນປະກອບມີພາກສ່ວນກະທູ້ bulkhead, ຫມາກແຫ້ງເປືອກແຂງລັອກ, gasket ປະທັບຕາ, ແລະການເຊື່ອມຕໍ່ທໍ່ barbed. ໃນລະຫວ່າງການຕິດຕັ້ງ, ພຽງແຕ່ຂຸມຂອງເສັ້ນຜ່າສູນກາງທີ່ສອດຄ້ອງກັນຕ້ອງເຮັດຢູ່ໃນກະດານ. ພາກສ່ວນກະທູ້ຂອງ fitting ແມ່ນຜ່ານຮູ, ແລະຫມາກແຫ້ງເປືອກແຂງແມ່ນ tightened ຈາກດ້ານກົງກັນຂ້າມເພື່ອໃຫ້ສໍາເລັດຂະບວນການແກ້ໄຂແລະການປະທັບຕາ.

1. ໂຄງສ້າງການແກ້ໄຂ Bulkhead:ຄວາມຍາວຂອງພາກສ່ວນກະທູ້ຖືກປັບໃຫ້ເຫມາະສົມກັບຄວາມຫນາຂອງແຜງທົ່ວໄປ. ເມື່ອ nut lock ໄດ້ tightened, ມັນປະກອບເປັນ fixation rigid ກັບຄະນະກໍາມະ, ໃຫ້ແນ່ໃຈວ່າ fitting ຍັງຫມັ້ນຄົງເຖິງແມ່ນວ່າພາຍໃຕ້ການດຶງຈາກພາຍນອກ.

2. ການເຊື່ອມຕໍ່ທໍ່ປວກ:ດ້ານໜຶ່ງ ຫຼື ທັງສອງດ້ານຂອງກະດານມີລັກສະນະເປັນແຂ້ວເລ່ືອຍເປັນແຂ້ວເລ່ືອຍສຳລັບໃສ່ທໍ່ທໍ່ ແລະສ້າງການເຊື່ອມຕໍ່ທີ່ຜະນຶກເຂົ້າກັນດ້ວຍຕົວຍຶດທໍ່. ປາຍມີໜາມຮັບຮອງເອົາການອອກແບບຮ່ອງຕ້ານການເລື່ອນສອງເທົ່າ, ສະເໜີຄວາມຕ້ານທານການດຶງອອກສູງກ່ວາອຸປະກອນປະກອບທົ່ວໄປ.

3. ລະບົບການຜະນຶກ:ທໍ່ຢາງຫຼື O-rings ໄດ້ຖືກສະຫນອງໃຫ້ທັງສອງດ້ານຂອງກະດານ. ໃນເວລາທີ່ຫມາກແຫ້ງເປືອກແຂງໄດ້ຖືກ tightened, gasket ການປະທັບຕາໄດ້ຖືກບີບອັດ, ບັນລຸການຜະນຶກເຂົ້າກັນນ້ໍາແລະຂີ້ຝຸ່ນຢ່າງແຫນ້ນຫນາຢູ່ທີ່ການເປີດກະດານ, ມີລະດັບການປົກປ້ອງສູງເຖິງ IP65 ຫຼືສູງກວ່າ.

ວິທີການຕິດຕັ້ງ

Shenchi ທົນທານຕໍ່ Bulkhead Barbed Fittings ແມ່ນງ່າຍທີ່ຈະຕິດຕັ້ງ. ການ​ເຊື່ອມ​ຕໍ່​ທີ່​ປອດ​ໄພ​ແລະ​ປະ​ທັບ​ຕາ​ສາ​ມາດ​ບັນ​ລຸ​ໄດ້​ພຽງ​ແຕ່​ຫົກ​ຂັ້ນ​ຕອນ​:

ຂັ້ນຕອນທີ 1: ການກະກຽມຂຸມກະດານ

ສ້າງຂຸມຮອບທີ່ສອດຄ້ອງກັນຢູ່ເທິງກະດານໂດຍອີງໃສ່ເສັ້ນຜ່າກາງນອກຂອງສ່ວນກະທູ້. ໃຫ້ແນ່ໃຈວ່າຂອບຂຸມແມ່ນກ້ຽງແລະບໍ່ມີ burr ເພື່ອຫຼີກເວັ້ນການທໍາລາຍ gasket ໄດ້.

ຂັ້ນ​ຕອນ​ທີ 2​: ການ​ຕິດ​ຕັ້ງ Gasket ປະ​ທັບ​ຕາ​

ເລື່ອນທໍ່ປະທັບຕາຂອງ EPDM ທີ່ປະກອບໃສ່ໃສ່ພາກສ່ວນກະທູ້, ກົດໃສ່ກັບຖານທີ່ເຫມາະ. ຖ້າຕ້ອງການການຜະນຶກເຂົ້າກັນທັງສອງດ້ານຂອງກະດານ, ວາງຫນຶ່ງ gasket ໃນແຕ່ລະດ້ານ.

ຂັ້ນຕອນທີ 3: ໃສ່ຜ່ານກະດານ

ສຽບພາກສ່ວນກະທູ້ເຂົ້າໄປໃນຮູຈາກຂ້າງຫນຶ່ງຂອງກະດານ, ໃຫ້ແນ່ໃຈວ່າຖານ fitting ຕິດຕໍ່ກັບຄະນະກໍາມະກັບ gasket sealing ໃນລະຫວ່າງ.

ຂັ້ນຕອນທີ 4: Tighten the locking Nut

screw lock nut ໃສ່ພາກສ່ວນ thread ຈາກດ້ານກົງກັນຂ້າມຂອງກະດານ, ແລະຄ່ອຍໆ tighten ມັນດ້ວຍ wrench. ແຮງບິດທີ່ແນະນໍາ: 5–8 N·m ສໍາລັບວັດສະດຸທອງເຫຼືອງ ແລະ 8–12 N·m ສໍາລັບເຫຼັກແຕນເລດ. ຮັກສາຮ່າງກາຍທີ່ພໍດີຢູ່ສະໝໍ່າສະເໝີໃນລະຫວ່າງການຮັດ.

ຂັ້ນຕອນທີ 5: ເຊື່ອມຕໍ່ທໍ່

ເລືອກຂໍ້ສະເພາະທີ່ເສັ້ນຜ່າກາງຂອງເປືອກນອກມີຂະໜາດໃຫຍ່ກວ່າເສັ້ນຜ່າສູນກາງທໍ່ພາຍໃນ 0.5-1 ມມ. ສຽບທໍ່ໃສ່ໃນແນວຕັ້ງໃສ່ປາຍມີໜາມຈົນກວ່າມັນຈະຮອດຖານ. ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມກົດດັນສູງ, ໃຊ້ທໍ່ທໍ່ສະແຕນເລດແລະຍຶດມັນລະຫວ່າງ barbs ທີສອງແລະທີສາມ.

ຂັ້ນຕອນທີ 6: ການທົດສອບຄວາມສົມບູນຂອງປະທັບຕາ

ປະຕິບັດການທົດສອບຄວາມກົດດັນສະຖິດຢູ່ທີ່ 1.5 ເທົ່າຂອງຄວາມກົດດັນການເຮັດວຽກ. ຖ້າບໍ່ມີການຮົ່ວໄຫຼສໍາລັບສາມນາທີ, ການຕິດຕັ້ງແມ່ນມີຄຸນສົມບັດ.
